松下位移傳感器缺貨漲價？那其中的參數有哪些呢？
2021-04-13 10:04
在工業自動化行業，我們經常會用到位移傳感器來測量位置上的變化量，那么在使用松下位移傳感器測量物體的位移變化時，需要設置哪些參數呢？下面我就跟大家分享下松下位移傳感器需要設置的參數有哪些。 ? ? ? ? PR.01:檢測設定--將“取樣周期參數”設置成 200μS（表示每隔 200μS，取樣一次；周期=1/頻率）。 ? ? PR.02: 數據處理設定--將“移動平均的次數”設置成 64 次；那么，根據停留總時間=周期×次數：200μS/1 次×64 次=12800μS=12.8ms（12.8ms 即到了測高傳感器的測高點時，所需要的停留的時間）那么我們在實際工藝過程中，當到了測高點的位置時，就必須得大于 12.8ms，才能進行下一步動作。 ? ? PR.O3 ：輸出設定--將“闕值 a”設置成：+60；將闕值 b 設置成：-60（這個默認）；其中從闕值 a 界面切換成闕值 b 時在以下第三步中通過上下鍵切換。 ? ? ? ? ? ? PR.O4 ：模擬設定--將“測定值 A”下限值設置成-20；將測定值 B 上限值設置為+20；其中符號“-”切換出來方法：保持連續的點動“SELECT”鍵，直到測高傳感器屏上所有數據都在閃爍后，然后再按下“UP”鍵即可切換出選擇符號“-”；那么測高傳感器屏上反映的實際值：-20~20 對應程序指令中讀取的模擬量值：0~4000。 當測高傳感器上反應的值≤-20 時，PLC 程序中如下圖指令 WX11 始終顯示 0：正常。 當測高傳感器上反應的值≥20 時，PLC 程序中如下圖指令 WX11 始終顯示 4000：正常。 ? ? ? PR.O4 ：模擬設定--將“電流 a/b”分別設置為 4mA 和 20mA；“電壓 a/b”分別設置 0V 和 10V。 ? ? ? 經過測試，證實測高傳感器安裝的角度偏差 15°以內對實際測試效果沒影響，但是我們在安裝的時候，在外部條件能夠滿足的條件下，還是必須盡量的使測高傳感器和需要測試的物體保持垂直的角度。 ? ? ? ?
在工業自動化行業，我們經常會用到位移傳感器來測量位置上的變化量，那么在使用松下位移傳感器測量物體的位移變化時，需要設置哪些參數呢？下面我就跟大家分享下松下位移傳感器需要設置的參數有哪些。
PR.01:檢測設定--將“取樣周期參數”設置成 200μS（表示每隔 200μS，取樣一次；周期=1/頻率）。
PR.02: 數據處理設定--將“移動平均的次數”設置成 64 次；那么，根據停留總時間=周期×次數：200μS/1 次×64 次=12800μS=12.8ms（12.8ms 即到了測高傳感器的測高點時，所需要的停留的時間）那么我們在實際工藝過程中，當到了測高點的位置時，就必須得大于 12.8ms，才能進行下一步動作。
PR.O3 ：輸出設定--將“闕值 a”設置成：+60；將闕值 b 設置成：-60（這個默認）；其中從闕值 a 界面切換成闕值 b 時在以下第三步中通過上下鍵切換。
PR.O4 ：模擬設定--將“測定值 A”下限值設置成-20；將測定值 B 上限值設置為+20；其中符號“-”切換出來方法：保持連續的點動“SELECT”鍵，直到測高傳感器屏上所有數據都在閃爍后，然后再按下“UP”鍵即可切換出選擇符號“-”；那么測高傳感器屏上反映的實際值：-20~20 對應程序指令中讀取的模擬量值：0~4000。
當測高傳感器上反應的值≤-20 時，PLC 程序中如下圖指令 WX11 始終顯示 0：正常。
當測高傳感器上反應的值≥20 時，PLC 程序中如下圖指令 WX11 始終顯示 4000：正常。
PR.O4 ：模擬設定--將“電流 a/b”分別設置為 4mA 和 20mA；“電壓 a/b”分別設置 0V 和 10V。

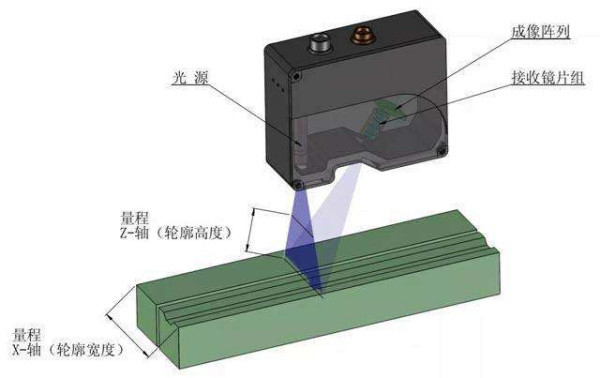

經過測試，證實測高傳感器安裝的角度偏差 15°以內對實際測試效果沒影響，但是我們在安裝的時候，在外部條件能夠滿足的條件下，還是必須盡量的使測高傳感器和需要測試的物體保持垂直的角度。
