為精密機械注入靈魂：MIKI PULLEY 三木伺服撓性聯軸器如何提升設備性能？
2025-09-05 16:54
軸和軸連接時，要想完全進行2個軸的定心是非常難的作業。另外，因機械
裝置的運行而引起的軸的彎曲、軸的熱膨張、長時間使用后的支撐臺的翹曲
軸承的磨損等，要維持定心就更難了。 聯軸器的作用是根據用途選擇適當的
聯軸器以解決這一問題。 MIKI PULLEY三木聯軸器產品群中不僅有適用于通
用電動機的，還有適用于超精密控制所需的伺服電動機和產生大振動和沖擊
的發動機的聯軸器，產品陣營強大。今天我們來了解一下三木伺服撓性聯軸
器有哪些？

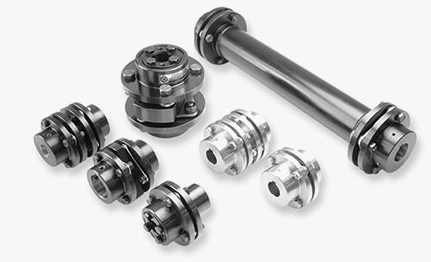

利用有限元方法進行徹底分析，超高剛性的金屬板簧式是為伺服電動機開發
的超高剛性金屬板簧式聯軸器，這一方式具有在扭轉方向上剛，在彎折方向
階梯方向和軸方向上柔的出色性質，利用在設計當時最新的有限元方法對板
簧元件進行了徹底分析，得到了非常理想的形狀。備有轂材質采用高強度鋁
合金的小型輕量的SFC型，和主體材質采用碳鋼，有多種類型可選的SFS型
為機床的主軸·進給軸開發的SFM·SFF型，產品陣容豐富，適合各種用途
機床/半導體制造裝置/執行機構/表面貼裝機/印刷機械/包裝機械等。
產品類型一覽表

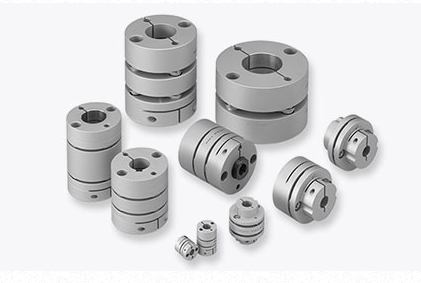

SFC型：是采用輕型、高強度的強力鋁合金制作夾緊轂的板簧式聯軸器，扭
轉剛性很高，可以滿足高響應的要求。備有高剛性的單元件型和通過隔板配置
兩個元件、具有靈活性的雙元件型。無論哪種類型都采用了軸徑聯動型的轂外
徑，能夠降低轉動慣量。
特點：超低慣性、簡單?切實?無背隙、支持錐度軸、支持長度指定（SFC D
A2型）、潔凈室兼容等
SFS型：是采用鋼材質主體的板簧型聯軸器，是伺服撓性聯軸器的基本型號。備有
高剛性的單元件型和通過隔板配置兩個元件、具有靈活性的雙元件型，和將雙元件
與中間法蘭組合而成的浮動軸型。
特點：豐富的產品線、還有無電解鍍鎳型號、高精度的安裝、能夠以部件為單位進
行裝配等。

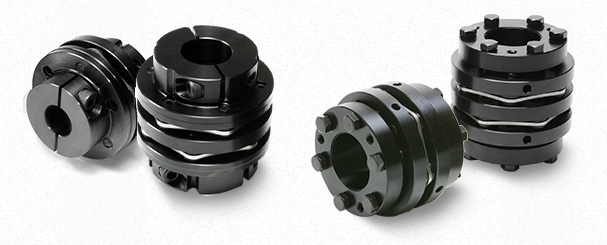

SFF型：是采用鋼材質主體的板簧式聯軸器，扭轉剛性極高，能夠?qū)崿F(xiàn)準確的軸旋轉和
超精密控制，為本公司聯軸器產品種類中最適合于普通進給軸用途。備有高剛性的單元
件型和通過隔板配置兩個元件、具有靈活性的雙元件型。
特點：大直徑對應摩擦連接、牢固的軸連接、應對寬廣的軸尺寸公差、裝配完成品、
潔凈室兼容等。

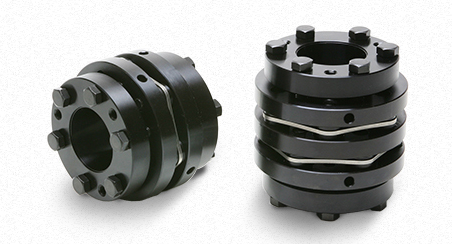

SFM型：為了能夠滿足機床主軸用途而開發的型號，是符合高精度·高速要求的板簧聯軸器。
為了支持高精度安裝，不僅在法蘭部，還在加壓法蘭上也設置了定心機構，并且為了減少高速
旋轉時的風噪聲，還用法蘭覆蓋板簧外圍，構成了凹凸較少的形狀。備有超高剛性的單元件型
和通過隔板配置兩個元件、具有靈活性的雙元件型。
特點：最高轉速20000min- 1、高精度安裝、低噪音、應對寬廣的軸尺寸公差、還支持平衡
修正等。

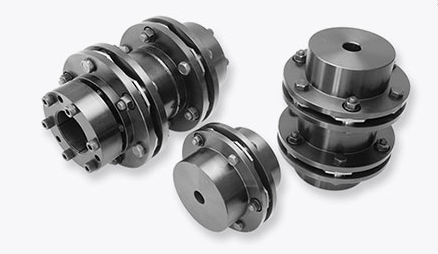

SFH型：是高輸出用途的板簧聯軸器，最大尺寸的規格為法蘭外徑φ262mm、容許轉矩8000N?m。
備有高剛性的單元件型和配置有兩個元件、中間用浮動軸連接的高彈性雙單元浮動軸型。尤其是浮動
軸可以根據客戶的要求設定長度。
特點：安裝方法自由、能夠以部件為單位進行裝配等。
