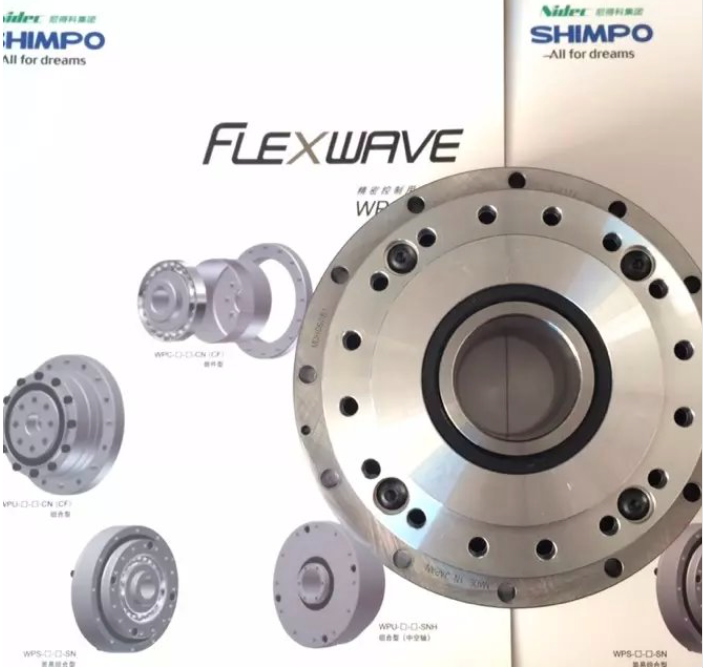

日本新寶WP諧波減速機是機器人的核心
2021-04-27 14:31
1.結構簡單，體積小，重量輕。 新寶諧波齒輪傳動的主要構件只有三個，波發生器、柔輪、剛輪。它與傳動比相當的普通減速器比較，其零件減少50%，體積和重量均減少1/3左右或更多。 ? 2.傳動比范圍大 單級諧波減速器傳動比可在50—300之間，優選在75—250之間 雙級諧波減速器傳動比可在3000—60000之間 復波諧波減速器傳動比可在200—140000之間。 ? 3.同時嚙合的齒數多。 雙波新寶諧波減速器同時嚙合的齒數可達30%甚至更多些。而在普通齒輪傳動中，同時嚙合的齒數只有2—7%，對于直齒圓柱漸開線齒輪同時嚙合的齒數只有1—2對。正是由于同時嚙合齒數多這一獨特的優點，使諧波傳動的精度高，齒的承載能力大，進而實現大速比、小體積。 ? 4.承載能力大。 諧波齒輪傳動同時嚙合齒數多，即承受載荷的齒數多，在材料和速比相同的情況下，受載能力要大大超過其它傳動。其傳遞的功率范圍可為幾瓦至幾十千瓦。 ? 5.運動精度高。 由于多齒嚙合，一般情況下，諧波齒輪與相同精度的普通齒輪相比，其運動精度能提高四倍左右。 ? ? 6.運動平穩 無沖擊、噪聲小。齒的嚙入、嚙出是隨著柔輪的變形，逐漸進入和逐漸退出剛輪齒間的，嚙合過程中齒面接觸，滑移速度小，且無突然變化。 ? 7.齒側間隙可以調整。 諧波齒輪傳動在嚙合中，柔輪和剛輪齒之間主要取決于波發生器外形的最大尺寸，及兩齒輪的齒形尺寸，因此可以使傳動的回差很小，某些情況甚至可以是零側間隙。 ? 8.傳動效率高。 與相同速比的其它傳動相比，諧波傳動由于運動部件數量少，而且嚙合齒面的速度很低，因此效率很高，隨速比的不同（u=60-250)，效率約在65—96%左右（諧波復波傳動效率較低）齒面的磨損很小。 ? 9.同軸性好。 諧波齒輪減速器的高速軸、低速軸位于同一軸線上。 ? 10.可實現向密閉空間傳遞運動及動力。 采用密封柔輪諧波傳動減速裝置，可以驅動工作在高真空、有腐蝕性及其它有害介質空間的機構，諧波傳動這一獨特優點是其它傳動機構難于達到的。 ? ? ? ? 咨詢聯系電話：13601713945 ? 如果您想了解更多關于松下伺服電機、松下傳感器、行星減速機（廣用APEX 新寶 紐卡特）、三木聯軸器的相關信息，如：價格、型號、適用環境，歡迎您登錄公司官網(http://www.naturasept.com)了解，上海會通自動化同時是日本松下電器公司的戰略合作伙伴，有著豐富的松下伺服電機代理經驗，期待與您合作。
1.結構簡單，體積小，重量輕。
新寶諧波齒輪傳動的主要構件只有三個，波發生器、柔輪、剛輪。它與傳動比相當的普通減速器比較，其零件減少50%，體積和重量均減少1/3左右或更多。
2.傳動比范圍大
單級諧波減速器傳動比可在50—300之間，優選在75—250之間
雙級諧波減速器傳動比可在3000—60000之間
復波諧波減速器傳動比可在200—140000之間。
3.同時嚙合的齒數多。
雙波新寶諧波減速器同時嚙合的齒數可達30%甚至更多些。而在普通齒輪傳動中，同時嚙合的齒數只有2—7%，對于直齒圓柱漸開線齒輪同時嚙合的齒數只有1—2對。正是由于同時嚙合齒數多這一獨特的優點，使諧波傳動的精度高，齒的承載能力大，進而實現大速比、小體積。
4.承載能力大。
諧波齒輪傳動同時嚙合齒數多，即承受載荷的齒數多，在材料和速比相同的情況下，受載能力要大大超過其它傳動。其傳遞的功率范圍可為幾瓦至幾十千瓦。
5.運動精度高。
由于多齒嚙合，一般情況下，諧波齒輪與相同精度的普通齒輪相比，其運動精度能提高四倍左右。
6.運動平穩
無沖擊、噪聲小。齒的嚙入、嚙出是隨著柔輪的變形，逐漸進入和逐漸退出剛輪齒間的，嚙合過程中齒面接觸，滑移速度小，且無突然變化。
7.齒側間隙可以調整。
諧波齒輪傳動在嚙合中，柔輪和剛輪齒之間主要取決于波發生器外形的最大尺寸，及兩齒輪的齒形尺寸，因此可以使傳動的回差很小，某些情況甚至可以是零側間隙。
8.傳動效率高。
與相同速比的其它傳動相比，諧波傳動由于運動部件數量少，而且嚙合齒面的速度很低，因此效率很高，隨速比的不同（u=60-250)，效率約在65—96%左右（諧波復波傳動效率較低）齒面的磨損很小。
9.同軸性好。
諧波齒輪減速器的高速軸、低速軸位于同一軸線上。
10.可實現向密閉空間傳遞運動及動力。
采用密封柔輪諧波傳動減速裝置，可以驅動工作在高真空、有腐蝕性及其它有害介質空間的機構，諧波傳動這一獨特優點是其它傳動機構難于達到的。
咨詢聯系電話：13601713945
如果您想了解更多關于松下伺服電機、松下傳感器、行星減速機（廣用APEX 新寶 紐卡特）、三木聯軸器的相關信息，如：價格、型號、適用環境，歡迎您登錄公司官網(http://www.naturasept.com)了解，上海會通自動化同時是日本松下電器公司的戰略合作伙伴，有著豐富的松下伺服電機代理經驗，期待與您合作。
